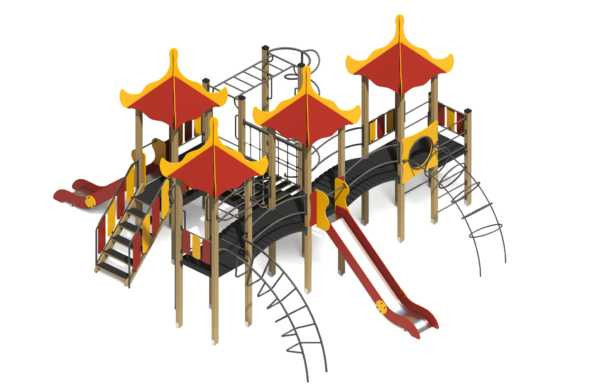

Игровой комплекс представляет собой сборноразборную,
модульную конструкцию, состоящую из двадцати двух опорных столбов, шести
разноуровневых площадок, четырьмя башнями под шатровыми крышами, одного
лестничного марша, двух перил к лестничному маршу, выполненных в виде
металлического каркаса с фанерными экранами, пяти ограждений, выполненных в
виде металлического каркаса с фанерными экранами, двух скатов горки с высотой
стартового участка не менее 1200мм и 1450мм, двух дуговых переходных полов с
двумя перилами, выполненными в виде металлического каркаса, четырех гимнастических стенок из турников,
одного подвесного моста со страховочным полом, одного снаряда для подъема
«лиана», одного шеста для спуска со спиралью с ручками, одного шеста для спуска
с ручками, одного кольцевого снаряда для
лазания с фанерным лазом, одного рукахода, турников. Оборудование
устанавливается и бетонируется на оцинкованные металлические подпятники.
Возраст пользователя от 7 лет.
Опорные столбы выполнены из клееного бруса сечением
не менее 100мм*100мм с канавкой посередине. Площадки выполнены из доски
сечением не менее 100мм*40мм. Металлические подпятники, выполнены из круглой
трубы сечением не менее 42мм и листового металла толщиной не менее 4мм. Шатровая
крыша выполнена из фанеры толщиной не менее 15мм и листового металла толщиной
4мм. Лестничный марш выполнен из сухой доски сечением не менее 140мм*40мм.
Перила к лестничному маршу выполнены из круглой трубы сечением не менее 27мм,
листового металла толщиной не менее 4мм и фанеры толщиной не менее 15мм.
Ограждения выполнены из круглой трубы сечением не менее 27мм, листового металла
толщиной не менее 4мм и фанеры толщиной не менее 15мм. Скаты горок выполнены из фанеры толщиной не
менее 24мм и единого листа нержавеющей стали толщиной не менее 1,5мм. Скат горки
имеет металлический каркас, выполненный из профильной трубы сечением не менее
20мм*40мм. Стартовый участок горки имеет ограждения, выполненные из фанеры
толщиной 24мм и имеет турник – ограничитель, выполненный из круглой трубы сечением
не менее 27мм и листового металла толщиной 4мм. Распорные турники
гимнастической стенки выполнены из круглой трубы сечением не менее 27мм и
листового металла толщиной не менее 4мм. Прямой рукаход выполнен из круглой
трубы сечением не менее 34мм и листового металла толщиной не менее 4мм. Дуговой
пол выполнен в виде металлического каркаса с досками и изготовлен из круглой
трубы сечением не менее 42мм, листового металла толщиной не менее 4мм и доски
сечением не менее 100мм*40мм. Перила к дуговому полу изготовлены из круглой
трубы сечением не менее 34мм и листового металла толщиной 4мм. Подвесной пол
представляет собой конструкцию из подвешенных к перилам на полипропиленовых
канат клееных досок. Перила выполнены из профильной трубы сечением не менее
40мм*40мм и листового металла толщиной не менее 4мм. Доски – комбинированные,
выполнены из сухой доски сечением не менее 120мм*30мм и ламинированной
нескользящей фанеры толщиной не менее 24мм, склеенных между собой под прессом.
Страховочный пол выполнен из профильной трубы сечением не менее 40мм*20мм,
листового металла толщиной не менее 4мм и влагостойкой ламинированной фанеры
толщиной не менее 24мм. Снаряд «лиана» выполнен в виде п-образных ступеней и
изготовлен из круглой трубы сечением не менее 42 мм и листового металла
толщиной не менее 4мм. Шест для спуска выполнен из круглой трубы сечением не
менее 42мм и листового металла толщиной не менее 4мм. Ручки выполнены из
круглой трубы сечением не менее 27мм и листового металла толщиной не менее 4мм.
Шест для спуска со спиралью выполнен из круглой трубы сечением не менее 42мм и
листового металла толщиной не менее 4мм. Ручки выполнены из круглой трубы сечением
не менее 27мм и листового металла толщиной не менее 4мм. Кольцевой тоннель
представляет собой конструкцию из колец, расположенных последовательно друг за
другом повторяя окружность и выполнен из круглой трубы сечением не менее 27мм и
листового металла толщиной 4мм. Фанерный лаз выполнен из фанеры толщиной не
менее 24мм. Турники выполнены из круглой трубы сечением не менее 27мм и
листового металла толщиной 4мм. Все металлические элементы выполнены с
применением высокоточного оборудования. Деревянные и фанерные элементы
изготавливаются на полуавтоматизированной линии по обработке деревянных и
фанерных изделий.
Все деревянные элементы изготавливаются из хвойной
доски влажностью 7-10%, подвергаемой склейке по длине и ширине заготовки с
применением клеев зарубежных производителей; изгибы, радиусы и скругленные
кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2003 п.4.3.11). Все
деревянные элементы проходят окраску в три слоя: первый слой – грунтование
заготовки с последующим шлифованием поверхности, второй слой – покраска
вододисперсионной краской с последующим шлифованием поверхности, третий слой –
финишная покраска. Все деревянные элементы окрашиваются краской финского
производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности.
Все металлические элементы изготавливаются из
круглых труб, с применением горячекатаного листа. Весь применяемый
металлопрокат соответствует ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы
конструкций из металла гладкие (ГОСТ Р 52169-2012 п.4.3.10). Все металлические
элементы окрашиваются порошковой краской финского производителя TEKNOS, соответствующей требованиям санитарных
норм и экологической безопасности. Для более качественного прокраса все
металлические элементы проходят двойной цикл покраски.
Все фанерные элементы изготовлены из многослойной
влагостойкой, склеенной под прессом и соответствующей ГОСТ 30427-96 фанеры;
изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской
для закрытия торцов JRM (ГОСТ Р
52169-2012 п.4.3.11). Окраска фанерных элементов происходит в три слоя: первый
слой – грунтование заготовки с последующим шлифованием поверхности, второй слой
– покраска двухкомпонентной краской с последующим шлифованием поверхности,
третий слой – финишная покраска. Все фанерные элементы окрашиваются краской
финского производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности.
Крепеж оцинкован. Выступающие части резьбовых соединений закрыты пластиковыми заглушками
(ГОСТ Р 52169-2012 п. 4.3.9).
Крепление элементов оборудования исключает
возможность их демонтажа без применения инструментов (ГОСТ Р 52169-2012 п.
4.3.13).
Изделие сопровождается:
а) техническим паспортом завода-изготовителя (ГОСТ
Р 52301-2004 п. 5), в котором указано предназначение, номер изделия, правила
безопасной эксплуатации и схема сборки.
б) комплектом крепежа для сборки и монтажа.
Сборочно-монтажные работы выполняются с соблюдением
требований национальных стандартов по установке детского игрового оборудования
и согласно схемам монтажа предприятия-изготовителя.
